全自動三合一灌裝機設備特點:
1、本機結構緊湊,形式簡潔,控制系統完善,操作方便,自動化程度高;
2、風送道與進瓶撥輪直連,采用了具有創新功能的具有分瓶功能的瓶口夾持機構,省掉了進瓶螺桿及輸送鏈;
3、在所有的過渡撥輪上都采用了吊瓶口夾子,變換瓶型無需調整設備高低,也無需更換及調整任何零件;
4、鋼夾交接、無導板,避免瓶壁劃傷;
5、特殊設計的沖瓶機瓶夾不接觸瓶口螺紋部位,避免瓶口污染;
6、沖瓶機配備噴霧噴頭,沖洗并節省沖瓶水;
7、與物料接觸零件均采用304不銹鋼制造,無工藝死角,易清洗;
8、封蓋頭采用磁力恒扭矩裝置,確保封蓋質量,并且不會損壞瓶蓋;
9、采用的理蓋系統,具有完善的自控與保護裝置;
10、出瓶撥輪瓶底托采用螺旋下降方式,變換瓶型無需調整出瓶輸送鏈高度;
11、設有完善的過載保護裝置,能有效的保護設備及操作者的安全;
12、控制系統具有生產速度控制、缺蓋檢測、卡瓶自停及產量計數等功能;
13、主要電器元件及氣動元件均采用優良產品;
14、整機操作采用先進的觸摸屏控制,可實現人機對話操作.
三合一灌裝機工作過程:
瓶子通過空瓶輸送系統進入灌裝機分瓶撥輪,裝在撥輪上的瓶夾將分隔開一定間距的瓶連續不斷地送入三合一機的沖瓶機。沖瓶機回轉盤上裝有卡瓶口式不銹鋼瓶夾,瓶夾夾住瓶口沿導軌翻轉180°,使瓶口向下。在沖瓶機特定區域,瓶夾上的噴嘴先噴消毒水再噴無菌水(如無要求只有一次沖瓶),對瓶子內壁進行消毒、沖洗。瓶子經消毒、沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°,使瓶口向上。裝在撥輪上的扳扭夾把經沖洗后的瓶子從沖瓶機拿出并送入灌裝機。進入灌裝機的瓶子由瓶升降機構上的夾子卡住瓶口保持,在瓶升降機構和凸輪的作用下實現上升與下降。瓶升降機構上升使瓶口接觸、頂開灌裝閥后完成灌裝過程。灌裝結束后瓶升降機構在凸輪的作用下下降,下降到較低位后,由過渡撥輪上的扳扭夾把灌裝完成的瓶子從灌裝機拿出并送入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位,保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉,在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作,完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上,由輸送鏈傳送出三合一機。

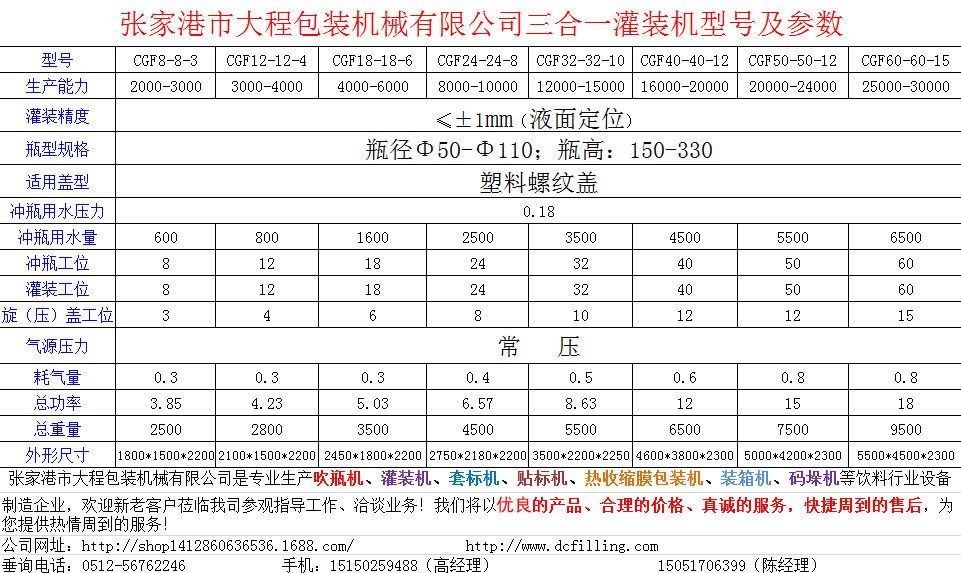

全自動三合一灌裝機參數:
